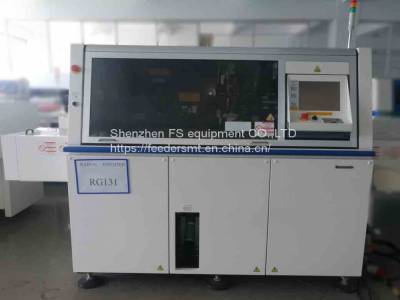

Chèn thành phần chì xuyên tâm RG131
|
|
Nâng cao khả năng hoạt động
Các bảng điều khiển giống hệt nhau được thiết lập ở mặt trước và mặt sau của RG131 để có thể cải thiện đáng kể khả năng hoạt động.
(Đặc điểm kỹ thuật tiêu chuẩn)
Bảng điều khiển cảm ứng tinh thể lỏng được sử dụng cho bảng điều khiển và hoạt động dễ dàng có thể được cung cấp bởi chỉ báo hướng dẫn vận hành.
Tiếng Nhật, Tiếng Anh, hoặc tiếng Trung có thể được chọn bằng thao tác một chạm làm ngôn ngữ được sử dụng cho màn hình hiển thị.
Bộ điều khiển mới có thể lưu trữ tối đa 200 Các loại chương trình. Dữ liệu có thể được nhập và xuất từ thẻ nhớ SD dung lượng cao.
Dữ liệu NC của thiết bị thông thường của chúng tôi (Dòng RH) có thể được sử dụng bởi RG131.
Các chức năng hỗ trợ thiết lập hiển thị bố cục thành phần của bộ phận cung cấp linh kiện trên màn hình được cung cấp.
Các chức năng hỗ trợ bảo trì hiển thị thông tin về thời gian bảo trì thường xuyên và nội dung hoạt động được cung cấp.
Giảm chi phí vận hành
Các bộ phận có thể sử dụng của RG131 như lưỡi đe, máy cắt chì, mâm cặp cao su, và cao su đẩy tương thích với cao su của RHSG.
Hệ thống chuyển tiền, bảng XY, Bộ điều khiển, và trình điều khiển có thể được sử dụng trong bất kỳ một trong các dòng máy Insertion.
Các hoạt động thiết lập và bảo trì được tiêu chuẩn hóa.
Tính năng:
Tốc độ chèn cao hơn và hiệu quả hoạt động cải thiện năng suất
Một trong hai sân 2 (2.5mm / 5,0mm), 3-sân (2.5mm / 5,0mm / 7,5mm) hoặc 4 sân (2.5mm / 5,0mm / 7,5mm / 10,0mm) Spec. có thể được chọn để chèn cao độ.
Thực hiện chèn tốc độ cao với tốc độ giữa 0.25 s và 0.6 s trên mỗi thành phần. ngay cả đối với các thành phần kích thước lớn với 3 cao độ (2.5mm / 5,0mm / 7,5mm) hoặc 4 sân (2.5mm / 5,0mm / 7,5mm / 10,0mm) Spec.
Việc sử dụng chân dẫn hướng giúp có thể chèn mật độ cao khi có khoảng cách giữa các thành phần.
Mẫu:RG131
Mô hình không. NM-EJR3A- NM-EJR4A
Kích thước PCB (Mm) L 50 x W 50 đến L 508 x W 381
Max. tốc độ 1 0.25 s / thành phần đến 0.6 s/thành phần
No.of thành phần đầu vào: 40-80 (Chế độ kết nối), 40 + 40 (Chế độ trao đổi)
Các thành phần áp dụng Pitch 2.5 Mm, 5.0 Mm, 7.5 Mm, 10.0 Mm
Chiều cao Hn=Max. 26 đường kính mm D = Max. 18 Mm
Điện trở, Tụ điện phân, Tụ điện gốm, DẪN, Bóng bán dẫn, Bộ lọc, Mạng điện trở
Thời gian trao đổi PCB về 2 s để về 4 s (Nhiệt độ phòng 20°C)
Hướng chèn 4 Hướng dẫn (0 °, 90 °, -90 °, 180 °)
Nguồn điện *2 3-pha AC 200 V, 3.5 Kva
Nguồn khí nén 0.5 Mpa, 80 L/min (A.N.R.)
Kích thước (Mm) W 3 200 x D 2 417 x H 1 620 *3
Trọng lượng khối lượng 2250 kg-2350 kg
|
Mô hình máy xuyên tâm
|
Tốc độ/s/chip
|
Kích thước PCB
|
Các thành phần áp dụng
|
Thương hiệu
|
| RL131 NM-EJR1A | 0.17 | L50mm x W50 mm đến L508mm x W381mm | Cao độ 2,5,5,0mm, Hn = Tối đa.21mm, D = Tối đa,13mm | Panasonic |
| RG131 NM-EJR3A | 0.25~0,6 | L50mm x W50 mm đến L508mm x W381mm | Cao độ 2,5,5,0mm,7.5mm và 10mm(sự quyết định) | Panasonic |
| RHS2B NM−RA20A | 0.17 | L50mm x W50 mm đến L508mm x W381mm | Cao độ 2,5,5,0mm | Panasonic |
| RHSG NM-RB00A | 0.25 | L50mm x W50 mm đến L330mm x W250mm | Cao độ 2,5mm,5.0Mm | Panasonic |
Làm việc cùng với FS, chúng tôi có thể cung cấp một dây chuyền THT PTH chèn SMT hoàn chỉnh cho tất cả khách hàng lắp ráp PCB trên toàn thế giới. Chúng tôi có thể cung cấp dịch vụ hoàn chỉnh từ thiết kế, cung, cài đặt để vận hành ; để biết thêm thông tin.
Loại: Máy hướng tâm trục | Thẻ:
