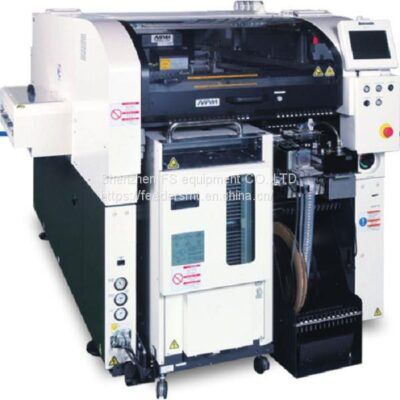

Gắn chip vị trí đa chức năng NPM-TT2

Bạn đang ở đây: Nhà » Sản phẩm » Chọn và đặt máy » NPM-TT2 gắn chip vị trí đa chức năng
Tên Model: NPM-TT2
Số: NM-EMEJM1E
Đầu vị trí: Đầu vòi phun H08 / H03
Tốc độ lắp đặt: 36000Cph (0.1s/chip
Kích thước thành phần: 0402 -0603 Chip
Nguồn áp suất không khí: 0.5Mpa, 200L/min (A.N.R.)
Kích thước(W * D * H): 1300*2798*1444
Tổng trọng lượng: 2690 KG
Thời gian hoàn thiện: 10 ngày làm việc
Điều khoản thanh toán: T/T
Gắn chip vị trí đa chức năng NPM-TT2

PCB chọn và đặt NPM-TT2 có thể được kết nối trực tiếp với NPM-D3 / W2 để tạo thành một dây chuyền sản xuất SMT.

Đầu vị trí của chuỗi NPM (đầu đặt 8 vòi phun nhẹ, 3-đầu đặt vòi phun V2)

Các thông số kỹ thuật của bộ phận cung cấp NPM gắn panasonic có thể được lựa chọn và thay đổi

Áp dụng camera nhận dạng đa chức năng

Năng suất cao với cài đặt hoàn toàn độc lập

Kiểm tra các tùy chọn trước khi hút

Kích thước chất nền PCB:

Loại bản nhạc đơn: L50mm * W50mm ~ L510mm * W590mm

Loại đường đua kép: L50mm * W50mm ~ L510mm * W300mm

Kích thước chất nền M:

Loại bản nhạc đơn: L50mm * W50mm ~ L510mm * W510mm

Loại đường đua kép: L50mm * W50mm ~ L510mm * W260mm

Thời gian thay thế chất nền

Loại bản nhạc đơn: 4.0s (Khi không có thành phần nào được gắn ở mặt sau của chất nền)

Loại theo dõi kép: 0Nó không thể là 0s khi thời gian chu kỳ nhỏ hơn 4.0s.

Cung cấp điện: AC200 ba pha, 220, 380, 400, 420, 480V 2.5kVA

Đầu vị trí: 8-đầu đặt vòi phun (khi được trang bị hai đầu vị trí)

Kích thước PC tốc độ lắp đặt: 36000Cph (0.1s/chip)

Kích thước M: 34920Cph (0.1s/chip)

Độ chính xác gắn kết (CPK≥1): ±40μm/chip, ±30μm / QFP 12mm ~ 32mm, ±50μm / QFP 12mm hoặc ít hơn

Kích thước thành phần: 0402 chip * 6 ~ L32mm * W32mm * T12mm

Chiều rộng ghi taping cung cấp linh kiện: 4~ 56/72mm

Đầu vị trí: 3-đầu đặt vòi phun *5 (khi được trang bị 2 đầu vị trí)

Kích thước PC tốc độ lắp đặt: 14400Cph (0.25s/chip) 11800Cph (0.31s/QFP)

Kích thước M: 13968Cph (0.26s/chip) 11446Cph (0.32s/QFP)

Độ chính xác gắn kết (CPK≥1): ±40μm/chip ±30μm/QFP

Kích thước thành phần: 0603 chip ~ L150mm * W25mm (đường chéo 152)*T30mm

Chiều rộng ghi taping cung cấp linh kiện: 4~ 56/72/88/104mm

Ghi âm nguồn cung cấp linh kiện: Thông số kỹ thuật của bộ nạp khay phía trước và phía sau: Max.52 thậm chí

Thông số kỹ thuật xe đẩy trao đổi phía trước và phía sau: Max.120 thậm chí

(Chiều rộng băng: 4/8bộ nạp đơn mỏng mm và bộ nạp băng đôi, cuộn nhỏ)

Hình que: Thông số kỹ thuật của bộ nạp khay phía trước và phía sau: Max.6 thậm chí

Thông số kỹ thuật xe đẩy trao đổi phía trước và phía sau: Max.14 thậm chí
