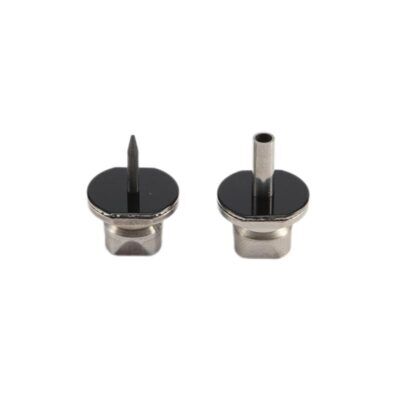

Vòi phun SMT được lắp đặt trên đầu vá và được sử dụng để hấp thụ các phụ tùng vá được gắn trên bảng mạch. Với sự thu nhỏ và mật độ cao của các thành phần trên bảng mạch, yêu cầu cao hơn được đặt trên độ chính xác của máy đặt, và các yêu cầu cao hơn cũng được đặt vào độ chính xác và chất lượng của vòi phun SMT.
Chúng ta thường sử dụng vòi phun trên máy móc,Luôn phải đối mặt với các vấn đề,Vì vậy, những gì chúng ta có thể làm và trong trường hợp chúng không xảy ra một lần nữa?
Ở đây Hãy xem vòi phun máy panasonic NPM CM,Đỉnh 6 Hướng dẫn bảo trì hàng ngày
1, bề mặt vòi phun SMT được làm sạch bằng vải không bụi;
2, Tách và ngâm vòi phun và giá đỡ,Vòi phun khẩu độ nhỏ có thể được mở bằng dây thép mỏng, thổi nó để vượt qua;
3, bề mặt vòi phun không thể ngâm với dung dịch ăn mòn như rượu, nếu không bề mặt sẽ rơi ra;
4, HOLDER lau khoang bằng tăm bông, không đập vỡ bộ lọc;
5, Tay sai HOLDER thường xuyên thêm mỡ đặc biệt;
6, theo sản xuất bảo dưỡng thường xuyên tốt, Thường thực hiện các biện pháp bảo trì khác
FS chuyên về công nghiệp sản xuất điện tử và cung cấp giải pháp dây chuyền SMT đầy đủ,Giúp bạn achive công nghiệp 4.0.
Đầu NPM-H16,Đầu CM602-H12 được sử dụng:
Số phần
|
Tên phần
|
Quy cách
|
Vật liệu
|
chọn và đặt các thành phần
|
N610038265AA | 256CSN-203ZSN | 0.45×0.3Mm | GỐM | 0402 |
N610040786AA | 225CSN | 0.6×0.35Mm(X) | GỐM | 0603 |
N610119480AB | 226CSN | 0.5×0.6Mm(X) | GỐM | 0603~1005 |
N610119484AB | 230CSN | 1.0×0.7Mm(X) | GỐM | 1005~1608 |
N610119485AB | 235CSN | 1.6×0.8Mm(王) | GỐM | 1608~3216 |
N610119486AB | 240CSN | ∅2,4mm/∅1,8mm | GỐM | 1608~4512 |
N610119444CB | 110CSN | ∅0,6mm/∅0,45mm | GỐM | 1005 |
N610119444AB | 110SN | ∅0,6mm/∅0,45mm | KIM LOẠI | 1005 |
N610119450CB | 115CSN | ∅0,9mm/∅0,65mm | GỐM | 1608 |
N610119450AB | 115SN | ∅0,9mm/∅0,65mm | KIM LOẠI | 1608 |
N610119456CA | 120CSN | ∅1,3mm/∅0,9mm | GỐM | 2125 |
N610119456AA | 120SN | ∅1,3mm/∅0,9mm | KIM LOẠI | 2125 |
N610119461AA | 130SN | ∅2,4mm/∅1,8mm | KIM LOẠI | 3216 |
N610119473AA | 140SN | ∅4.0mm | CAO SU | IC |
N61012684AA | 161SN | ∅1,3mm / ∅0,9 MELF | KIM LOẠI | Ống hai cực |
204CSN | 204CSN | 0.35×0.35Mm | GỐM | 0402 |
162SN | 162SN | ∅1.8/∅1.2 MELF | KIM LOẠI | Ống hai cực |
N610017370AC | 205CS | 0.65×0.35Mm | GỐM | 0603 |
N610030510AC | 206CS | 0.5×0.6Mm | GỐM | 0603~1005 |
