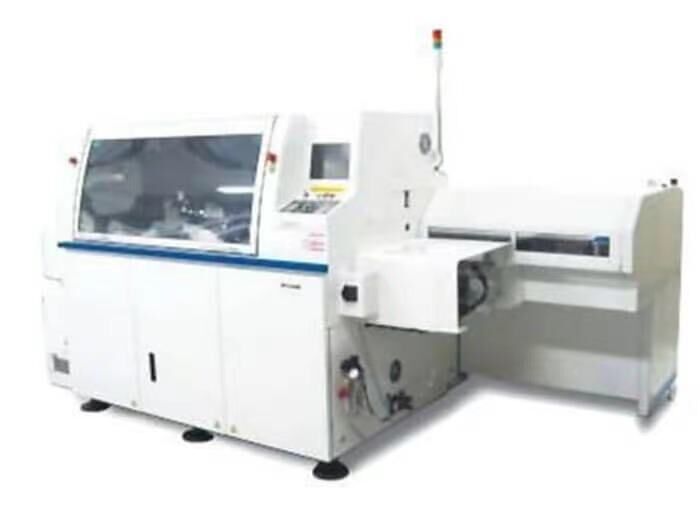

고속 축 성분 삽입기 기계 AVK2B

You are here(현재 위치): » 제품 » 축 방향 방사형 기계 » 고속 축방향 부품 삽입기 기계 AVK2B
기계 모델: NM-AA20 시리즈
기계 유형: 축 방향 삽입 AVK2B
최대. 속도: 0.15S/칩
구성품 피치: 5-26밀리미터
PCB 직경(패*W): 50 x 50 mm에서 508 x 381 밀리미터
전기 근원: 3-위상 AC200V,4kVA
낙인: 파나소닉
공압 소스: 0.5MPa의,120L/분(A.N.R (에이앤알))
기계 크기(L*W*H): 4500 x 1900 X 1590 밀리미터
총중량: 2350 KG
소요 시간: 10 근무일
선적 방법: 바다로
지불 조건: 전신환
고속 축 성분 삽입기 기계 AVK2B

AVK2B는 경제적이고 실용적인 VCD 축 핀 삽입 기계입니다.. 속도는 0.15s/chip입니다..

이 장비는 수직 부품 공급을 위해 설계되었습니다. 그리고 더 많은 분할 공급 시스템. 생산 능력을 향상시킬 뿐만 아니라, 또한 사람이 작업하지 않고도 작업을 달성합니다..

제어 시스템:

Panadac-783K 마이크로 컴퓨터 시스템

컬러 액정 디스플레이

프린터 (표준 장비)

프로그래밍 방법:

X-Y 워크벤치: 절대 좌표 및 증분 좌표 명령

피더 랙: 피더 위치 번호를 지정합니다

X-Y 작업대 이동 증분: 0.01mm/펄스

프로그램 기능

.단계 반복 절차

.교체부품 공급 기능

.그래픽 반복 프로그램

.다중 출처 기능

데이터 입력/출력 시스템:

.RS-232C 또는 3.5 인치 플로피 디스크 드라이브

영숫자 키보드를 사용하여 수동으로 데이터 입력

NC 데이터 코딩: ASC II (8 패리티가 있는 비트), P942A 사용 시

제어 모드: 온라인, 완전 자동, 반자동, 수동

NC 데이터 세그먼트 수: 최대 5000 STEPS/32 프로그램

component library의 단위 수: Z1~Z121 엑스 32 프로그램

인정 보상

.이중 제어 인식 (XY 보정, θ 보상, W 스팬 보상)

.인쇄 회로 기판 보상 (기준 구멍 보상 및 인쇄 회로 기판 θ 보상, 첫 번째 구멍 식별)

구성 요소 공급 장치 작동 모드: 교환 모드, 준비 모드, 연결 모드, 우선 교환 모드, 우선 연결 모드

통신 인터페이스: 알에스-232C

전원 요구 사항: 3 단계-200V±10V-약 4KVA-50/60Hz

공기 요구 사항: 0.5MPa-120L/분(A,N,R)-가져오기 3/8B 또는 1/4B

장비 크기: 4050(L)내선 1900개(W)내선 1590(H)밀리미터

장비 무게: 약 2350kg

방사형 기계 모델
속도/초/칩
PCB 치수
구성품 피치
지류
AV131 시리즈 NM-EJA3A 0.12 L50mm x W50mm에서 L508mm x W381mm 5-26밀리미터 20PC(26/52밀리미터)
AVK2B (아브엘2B) NM-AA20 시리즈 24,000CPH (CPH)(0.15S/칩) L50mm x W50mm에서 L508mm x W381mm 5-26밀리미터 20PC(26/52밀리미터)
AVK3 (영문) NM−AA30 0.12 L50mm x W50mm에서 L508mm x W381mm 5-26밀리미터 20PC(26/52밀리미터)
아브케이2 NM-RB00A 0.15 L50mm x W50mm 내지 L330mm x W250mm 5-26밀리미터 20PC(26/52밀리미터)
