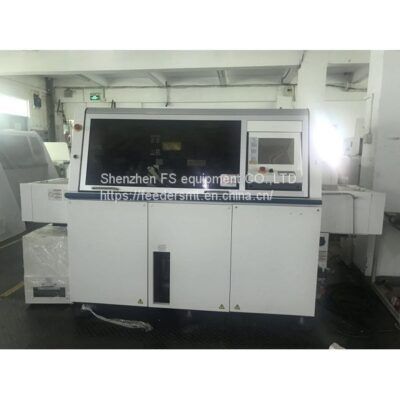

アキシャルAV131パナソニック挿入
|  |
横型パナソニックプラグ挿入機AV131(NM-EJA3A-NM-EJA2A): AV131は、0.12秒/点の高速プラグインと、拡張速度内で生産性を向上させる軸部品プラグインマシンを使用しています. 装置は安定して作動し、外部変圧器を必要としない.
基板サイズ: L50ミリメートル*W50ミリメートル-L508ミリメートル*W381ミリメートル
プラグイン速度: 0.12s/ポイント
コンポーネントの数: 60+60+ティッカー (JW オプション)/60+ティッカー
ターゲットコンポーネント: 抵抗 1/8W, 1/6W, 1/4W, 1/2W, ジャンパ線 (錫ピンワイヤー) 2本のチューブ, 円筒形セラミックコンデンサ
基板交換時間: 約2.0秒
部品挿入方向: 4 経路 (0 度, 90 度, 180 度, 270 度)
電源: 三相AC200V, 4ティッカー
空気圧源: 0.5ティッカー, 150L/分 (ティッカー)
装置サイズ: W4070ミリメートル* D1910ミリメートル* H1610ミリメートルW2810ミリメートル* D1910ミリメートル* H1610ミリメートル
装置重量: 2520キログラム, 1750キログラム
自動挿入機は、プログラムに従ってプリント回路基板にテープ電子部品を自動的に取り付ける機械です。. 従来の電子組立業界は、主に回路基板に電子部品を挿入するために労働者に依存しています. 機械の大量生産以来, 手動挿入の速度が遅い, そして、貧弱な仕上がりの欠陥が暴露される. 軸方向または放射状の機械を使用して回路基板に電子オリジナルを自動的に取り付けることで、人件費を節約し、プラグインの職人技のレベルを向上させることができます.
アヴク・ピストン
カッターAVP / RH3カッターX050927T / X050927
ブレードAV / RHカッターX004-250-S94
カットツールAVPカッター 1020719356
ブレードツールAVPカッター 20718814
パナソニックカッターブレード固定AV-RH固定ブレードX018553
| ラジアルマシンモデル | 速度/秒/チップ | 基板寸法 | コンポーネントピッチ | フィーダ |
| AV131 · NM-EJA3A | 0.12 | L50ミリメートル×W50ミリメートルからL508ミリメートル×W381ミリメートル | 5-26ミリメートル | 20個(26/52ミリメートル) |
| AVK2B NM-AA20 | 24,000ティッカー(0.15S /チップ) | L50ミリメートル×W50ミリメートルからL508ミリメートル×W381ミリメートル | 5-26ミリメートル | 20個(26/52ミリメートル) |
| AVK3 NM−AA30 | 0.12 | L50ミリメートル×W50ミリメートルからL508ミリメートル×W381ミリメートル | 5-26ミリメートル | 20個(26/52ミリメートル) |
| ティッカー NM-RB00A | 0.15 | L50ミリメートル×幅50ミリメートルからL330ミリメートル×幅250ミリメートル | 5-26ミリメートル | 20個(26/52ミリメートル) |
