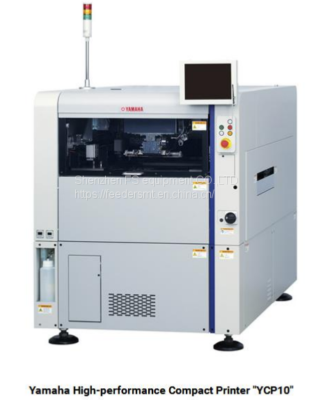

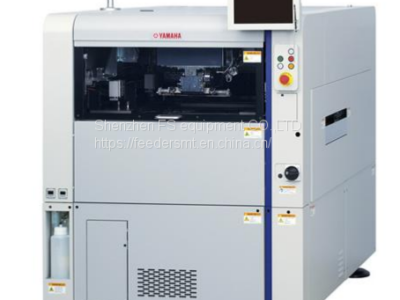

| Numero di modello: | Stampante per pasta saldante YCP10 | | PCB applicabile: | L510 x W460mm a L50 x 50 millimetri | | Testina di stampa: | Swing Singolo Tergipavimento | | Precisione di stampa: | 5 μm [(3σ)±0,005 mm | | Fonte di alimentazione dell'aria: | 0.45Mpa | | Dimensione della maglia d'acciaio: | 736mm×736mm... | | Grandezza(L*W*H)millimetro: | 1,130 x 1,760 x 1,370 | | Peso: | 1,100Kg | | |
Tratti somatici
. L'esclusivo 3S di Yamaha Motor (Swing Singolo Tergipavimento) testa
– L'angolo di attacco e la velocità del tergipavimento possono essere impostati dagli utenti grazie all'utilizzo di servomotori. L'elevata capacità e qualità di riempimento possono essere mantenute programmando la testa in base alla saldatura. Stencil e circuito stampato utilizzati.
– Il tergipavimento singolo a metà della saldatura in eccesso dall'attaccamento alla testa, risparmiando così l'utilizzo della pasta saldante. È anche facile da mantenere ed effettuare cambi di prodotto.
. Compatibile con circuiti stampati di grandi dimensioni e un'ampia varietà di dimensioni di telaio stencil
– YCP10 è stato progettato per la lavorazione di circuiti stampati L510 mm x W460 mm, che a sua volta consente di elaborare vari tipi di circuiti stampati, comprese le schede di assemblaggio, grandi tavole a cristalli liquidi, e grandi schede industriali.
– È anche fatto per essere altamente versatile in quanto non solo è compatibile con un telaio stencil globale di dimensioni di un pollice (L736xL736: 29 Pollici), ma si rivolge anche a una varietà di dimensioni di stencil, tra cui una cornice per stencil di dimensioni M; i cambi di taglia possono essere effettuati istantaneamente.
. Meccanismo di aspirazione stencil tradizionale di serie
Un meccanismo di aspirazione dello stencil, che ha caratterizzato alcune delle nostre prime stampanti, rende ridondanti le procedure di input offset durante la stampa reciproca. Ciò non solo riduce significativamente il tempo di cambio, ma consente anche una stampa stabile e ad alta precisione senza essere influenzata dalla deflessione dello stencil.
. Prestazioni di stampa ad alta precisione grazie all'esclusivo sistema di compensazione a precisione multipla di Yamaha Motor e al meccanismo di aspirazione dello stencil
. Circa 12% più veloce del modello attuale
La riduzione del tempo di smorzamento e l'ottimizzazione della sequenza di movimento attraverso il trasferimento del servomotore raggiungono un tempo di tatto di stampa di 13.5 Secondi (stampa normale in condizioni ottimali impostate da Yamaha Motor), un miglioramento di circa 12% rispetto al modello corrente.
