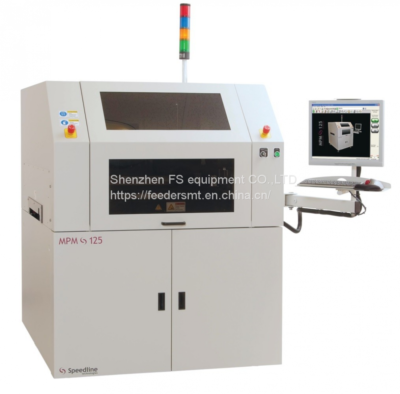

| Numero di modello: |
Speedline MPM 125 |
| Area di stampa: |
609.6mm×508 millimetri |
| Stampa della pellicola di rilascio: |
0mm a 6,35 mm |
| Velocità di stampa: |
305mm/sec |
| Pressione di stampa: |
0 fino a 22.7kg |
| Dimensione della maglia d'acciaio: |
737mm×737 millimetri |
| Grandezza: |
L1593×1214×1638 (millimetro) |
| Peso: |
872Kg |
|
|
La macchina da stampa a pasta saldante è generalmente composta da lastre, pasta saldante, goffratura, trasmissione del circuito stampato e altri meccanismi. Il suo principio di funzionamento è: Fissare innanzitutto il circuito stampato sul tavolo di posizionamento di stampa, quindi i raschietti sinistro e destro della macchina da stampa perderanno la pasta saldante o la colla rossa sul tampone corrispondente attraverso lo stencil. La tabella di trasferimento viene immessa nella macchina pick and place per il posizionamento automatico.
Parametri tecnici della macchina da stampa automatica a pasta saldante MPM125:
Elaborazione del substrato PCB:
Dimensioni della scheda (X×Y) 609.6mm×508 millimetri (24"×20")
Schede di piccole dimensioni (X×Y) 50.8mm×50,8 millimetri (2"×2")
Spessore del pannello 0,2 mm (0.008″) fino a 5,0 mm (0.20″)
Parametri di stampa
Area di stampa 609.6mm×508mm
Pellicola di rilascio di stampa da 0 mm a 6,35 mm
La velocità di stampa è di 305 mm/sec
Pressione di stampa 0 fino a 22.7kg
Dimensione maglia acciaio 737mm×737mm
Prestazione
Precisione di allineamento e ripetibilità del sistema ±12,5 micron (±0,00005") @60, Cpk è maggiore o minore di 2.0*
Tempo di ciclo 13sec
Requisiti di alimentazione 200 a 240VAC (±10%) monofase @50/60Hz, 15Un
Requisiti dell'aria 100psi a 4 Cfm (modalità operativa standard) A 18 Cfm (aspirapolvere) (7 bar@5L/S a 12L/S), 12.7millimetro (0.5″) diametro tubo
Grandezza: L1593×1214×1638 (millimetro)
Peso: 872Kg
