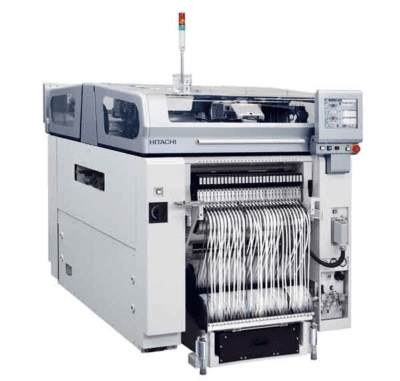

Hitachi SIGMA Σ-G5 Bestücker doppelseitige Komponentenzuführung

Sie befinden sich hier:: Heim » Produkte » Bestückungs- und Bestückungsautomat » Hitachi SIGMA Σ-G5 Bestücker doppelseitige Komponentenzuführung
Modellbezeichnung: GXH-1S GXH-3 GXH-3J
Geschwindigkeit des Montierens: 0.045 Sek./Chip 80000 CPH
Größe der Komponenten: 0402(01005'') Chip-120*90mm BGA CSP-Sockel und andere speziell geformte Komponenten
Düsenkopf: 4 Düsenköpfe/pro Kopf 12 Düsen
Elektrische Quelle: AC200v ~ 440v 50-60Hz
Leiterplattengröße: 50 x 50 ~ 460 x 460 mm
Vorlaufzeit: Lager
Zahlungsbedingungen: T/T
Hitachi SIGMA Σ-G5 Bestücker doppelseitige Komponentenzuführung

Funktionen:

. Pick-and-Place-Komponenten von sehr kleinen 0.4 × 0,2-mm-Chips zu groß 100 × 26-mm-Steckverbinder auf Leiterplatten
. Vordere und hintere Köpfe saugen an, um Komponenten von der Feederbasis aufzunehmen (Bauteil-Feeder) gleichzeitig, dann ermittelt die Bauteilerkennungskamera die Bauteilpositionen und die Köpfe bewegen sich mit hoher Geschwindigkeit über die X- und Y-Strahlen mit 70,000 Chips pro Stunde
. Anschließend erfolgt eine Positionskorrektur und die beiden Köpfe platzieren die Bauteile gleichzeitig auf der korrekt positionierten Leiterplatte
· Erhältlich in verschiedenen Variationen mit unterschiedlichen Köpfen, Methoden der Komponentenzuführung, und Leiterplattenförderer
. Die unterstützten Komponententypen des Multifunktionskopfes von 1005(1.0 x 0,5 mm) An 55 x 55 mm,100 x 26 mm. Die Dicke beträgt 25,4 mm oder weniger

Wir müssen uns mit den folgenden Feedern und zu wartenden Teilen befassen:

FEEDER-TYP
MODELLNUMMER
GD-38080-B GD-38080-B
GD12162-D GD12162-D
FX-G200 KYB-M1200-00
GD12162-C GD12162-C
GD12162-B GD12162-B
AC-SERVOTREIBER KYL-M860A-000
MOTOR AC-SERVO KYL-M8604-000
SERVOTREIBER KYL-M860W-00
MOTOR AC-SERVO KYK-M860P-00
